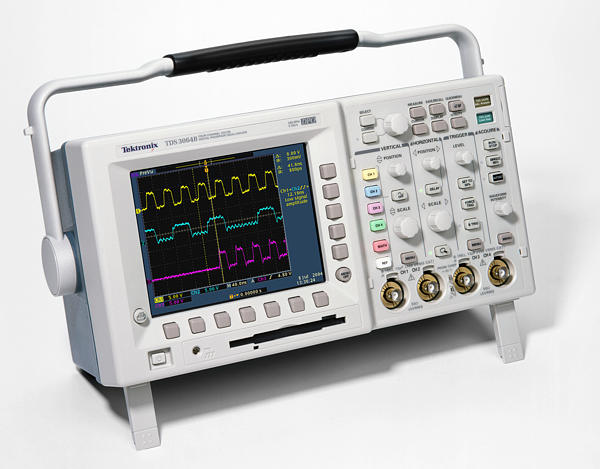

数字荧光示波器TDS3024B

便于数据储存和文件编制的内置软驱



TDS3024B
带宽	200 MHz
通道	4
每条通道取样速率	2.5 GS/s
最大记录长度	10 K 点
垂直分辨率	9 位
垂直灵敏度(/div)	1 mV －10 V
垂直精确度	±2%  *1
最大输入电压(1 MW)	150 VRMS CAT I(300 V CAT II 和标准 10X探头)
位置范围	± 5 div
带宽BW极限	20 MHz，150MHz
输入耦合	AC, DC, GND
输入阻抗选择	1 MΩ与 13 pF 或 50 Ω 并联
时基范围 (/div)	2ns-10 s/div
时基精确度	20 ppm
显示器	彩色 LCD
*1 温度高于+30 ℃和低于 +18 ℃ 时减额 0.025%/℃。



探头：4个 6139A 10x 无源探头
说明书：使用手册（11 种语言）、技术参考手册光盘、程编手册和应用模块手册、前面板外文标签。
应用模块：TDS3FFT 、TDS3TRG 。
电源线。
附件盒。
前面板护罩：设有便于存放使用手册和3.5 英寸软盘的夹层。
可追溯的NIST 校准证书。



TDS3TMT －电信模板测试应用模块。
TDS3AAM －高级分析模块。
TDS3LIM －极限测试模块。
TDS3VID －扩展视频应用模块。
TDS3SDI －601 串行数字视频模块。
TDS3GV －GPIB 、VGA 和 RS-232 接口。
TDS3BATB  －锂电池组，在没有电源线的情况下连续工作 3 小时。备注：本仪器须在使用时保持接地。
TDS3PRT －TDS3PRT 插入式打印机为TDS3000B 或 TDS3000 示波器增加了易于使用的随机文件打印能力。使用时，只需将打印机插入示波器的背后，按下Hardcopy（硬拷贝）按钮即可打印屏幕显示。TDS3CHG －电池快速充电器。
AC3000 －携带仪器用的软壳箱。
HCTDS32 －携带仪器用的硬壳箱。
RM3000 －机架安装工具箱。
检修手册(TDS3000B 系列)－只有英文版 (071-0382-00)。
TDS3GV 程编手册－只有英文版 (071-0381-01)。
WaveStar ^TM 示波器软件－Windows 95/98/NT 4.0 应用程序。
VocalLink ^TM －声控软件。
