在线式红外热成像仪Fotric 616/FOTRIC626

在线式红外热成像仪Fotric 616/FOTRIC626
Fotric 616/FOTRIC626 测温型在线热像仪用于连续、自动、非接触采集温度。不同于在线测温仪，FOTRIC热像仪同时采集110592个点的温度值，并以视频图像的形象直观呈现温度分布状况。因此，Fotric 616/626热像仪既可用于大范围、复杂现场、多目标的温度采集监控，也是过程行业和品质监控的理想温度采集传感器。
在线式红外热成像仪Fotric 616/FOTRIC626 主要区别，616没镜头，626有镜头

产品特点
成就智能化热像监控系统
全幅射热像视频流
视频流不仅包含图像，还有每一帧图像110592个像素点的温度数据，为状态监测和分析提供丰富的基础数据。


 基于不可靠网络设计
不可靠的传输网络是系统稳定运行的最大威胁，FOTRIC优化硬件和软件设计，具备网络中断恢复、设备断电重启自动重连功能，大幅降低集成商和用户后期的维护与使用成本。

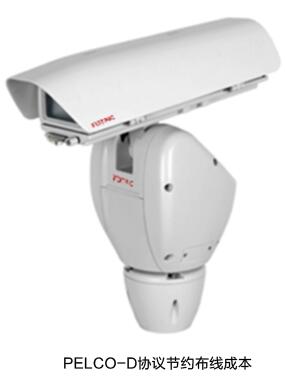

 PELCO-D协议
支持PELCO-D协议，无需借助第三方设备可直接控制云台，单根网线即可传输视频和控制云台，免去485控制线，降低布线成本和技术难度。


 FOTRIC AnalyzIR监控软件
AnalyzIR是集管理、配置、控制、报警、采集、分析等功能为一体的强大软件，方便用户和集成商快捷、方便的搭建完整的监控系统。


技术参数

红外热像
红外分辨率	384 × 288像素
视场角 (FOV)	28° × 21° (配L28-616镜头)	28° × 21°
测温范围	-20℃~350℃ (可扩展至650℃)	-20℃~650℃
最小成像距离	0.15m (标准镜头)
空间分辨率(IFOV)	1.27mrad (标准镜头)
热灵敏度(NETD)	＜0.05℃@30℃
测温精度	±2℃或±2%，取其大值 (环境温度在10℃~35℃时)
对焦方式	手动调焦	电动调焦，自动对焦
响应波长	8~14μm
探测器类型	焦平面阵列FPA，非制冷微热量
帧频	PAL: 50Hz / NTSC: 60Hz
调色板	铁红、黑白、彩虹、熔岩、黑白（10色）、灰红、医疗色、中绿、中灰、土黄等10种调色板
图像一致性优化	自动校准噪声FFC/手动校准噪声FFC
测量分析
修正设置	发射率、反射温度、湿度、环境温度、测试距离，透光率
发射率校正	0.01~1.0
测温点	110592个测温点
测温区域	可任意添加测温区域
接口
网络接口	RJ45
模拟接口	BNC
RS-485串口	Pelco-D
以太网
网络类型	百兆以太网
传输内容	控制命令、图像和数据传输
全辐射红外图像帧频	实时传输包含110592个温度点数据的全辐射红外热图像
通讯协议	TCP, UDP, HTTP
数据存储
存储类型	全辐射热像图像、全辐射热像视频、非辐射AVI热像视频
文件格式	标准JPEG，含原始温度数据
Power Supply
供电	12/24VDC
功率	额定功率6W，峰值功率10W
环境
工作温度	-20℃~+50℃
存储温度	-40℃ ~ +70℃
湿度	＜90%RH
物理参数
封装	IP40
撞击力	25g，IEC 60068-2-29
抗震动	2G，IEC 60068-2-6
材料	铝合金
重量	600g	700g
尺寸	118 × 68 × 71mm	155 × 75 × 87.5mm
保修期	1年
配置清单
616热像仪	热像仪主机（不带镜头），镜头（至少选配1款镜头），电源适配器，网线，安装手册，校准证书，出厂检验报告，保修卡，合格证，包装箱
626热像仪	热像仪主机（带标准镜头），电源适配器，网线，安装手册，校准证书，出厂检验报告，保修卡，合格证，包装箱
