YXG-100-B YXG-150-B 防爆感应接点压力表

YXG-100-B YXG-150-B 防爆感应接点压力表

YXG-100-B YXG-150-B 防爆感应接点压力表

■技术参数：

执行标准：Q/320211 DGH08-2002
精确度等级：1.6级
测量范围：0-016,0-0.25,0-0.4,0-0.6,0-1.0,0-1.6,0-2.5,0-4.0,0-6.0,0-10,0-16,0-25,0-40,0-60,-0.1-0.15,-0.1-0.3,-0.1-0.5,-0.1-0.9,-0.1-1.5,-0.1-2.4MPa
工作温度：-10℃~55℃
防护等级：IP54
防爆标志：Exib II CT4
电气参数：工作电压 8V DC
工作电流： 通≥3mA ，断≤1mA
安装现场不存在对产品外壳有腐蚀作用的气体。

型号	示意图	接点型式	控制片随指示针变动时的位置	等效接触式接点
YXG-□-B21		上、下限	1、控制片皆处于感应开关内。 2、指示针上行（或下行）时，上限接点（下限接点）的控制片退出感应开关	1、二接点皆断开。 2、上限接点（下限接点）接通
YXG-□-B11		双上限	1、控制片皆处于感应开关内。 2、指示针上行时，接点1、2的控制片顺序退出感应开关	1、二接点皆断开。 2、接点1、2顺序接通
YXG-□-B22		双下限	1、控制片皆处于感应开关内。 2、指示针下行时，接点2、1的控制片顺序退出感应开关	1、二接点皆断开。 2、接点2、1顺序接通。
YXG-□-B1		单上限	1、控制片处于感应开关内。 2、指示针上行时，接点控制片退出感应开关。	1、接点断开。 2、接点接通。
YXG-□-B2		单下限	1、控制片处于感应开关内。 2、指示针下行时，接点控制片退出感应开关。	1、接点断开。 2、接点接通。

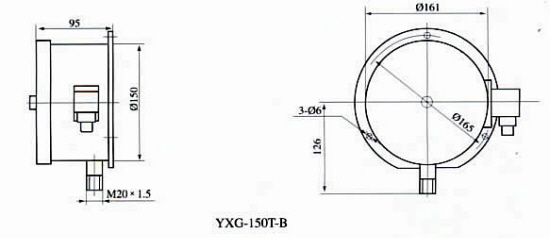

注：示图中 控制片在感应开关内，示接点呈断开状态（接点电流≤1mA）          控制片在感应开关外，示接点呈接通状态（接点电流≥3mA）        100, 150

■仪表工作特性（上、下限接点型式）

       仪表采用了无触点感应式开关接点装置，其上下限设定指针配置两个感应开关。以常用的YXG-150-B-21 为例：当压力为零时，如图一示；当压力上升，指示针离开下限位置后，如图二示；在压力继续升至超越上限位置后，如图三，其特性见表二

表三：

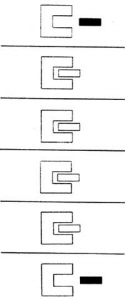

接点状态	等效接触式接点 (WE77/EX2输出端子)	感应开关状态	输出电流 （仪表输出端子）
	下限接点		≥3mA （3、4）
	上限接点		≤1mA （1、2）
	下限接点		≤1mA （3、4）
	上限接点		≤1mA （1、2）
	下限接点		≤1mA （3、4）
	上限接点		≥3mA （1、2）
注：双上限或双下限的输出端子1、2为接点2，端子3、4为接点1。
