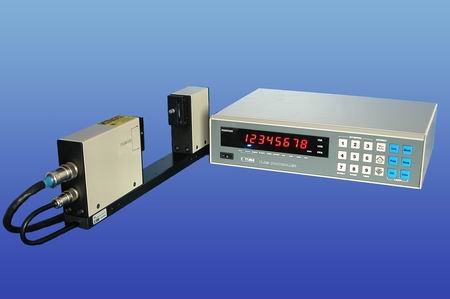

时代TLSM系列激光测径仪产品说明

概 述
TLSM系列激光测径仪是一种高精度、非接触的尺寸测量仪器。它通过激光束的扫描获得被测目标的尺寸。它广泛用于测量热的、软的、易碎的、以及其它传统方法不易测量的物体。非常适合生产中的在线测量或者线材、棒材、管材、机械和电子元件、以及其它生产过程的在线精密测量。
TLSM产品的自动方式适用于连续的测量；手动方式适合单次测量或多次测量。它可以设置上下偏差、峰峰值限制，当超限后做相应的报警；还可以计算最大值、最小值、平均值。例如：可以测量旋转圆柱体的最大值、最小值，辊子的偏差，以及类似的工件。
技术参数

型号	技术参数
	测量范围(mm)	测量精度（mm）	重复性（mm）	分辨率(mm)
TLSM101	0.01-1	±0.001	±0.0005	0.0001
TLSM110	0.1-10	±0.002	±0.0005	0.0001
TLSM130	0.6-30	±0.003	±0.0005	0.0001

功能介绍
显示方式：7位LED数码管(□□□．□□□□mm)
扫描速度：1680次/秒
测量尺寸：外径
测量方式：自动、手动（包括键盘触发和外部触发）、上位机控制
测量触发：内部连续触发，键盘触发和外部触发
外部触发要求最小30ms的短路信号或集电极开路的低电平信号
上位机接口：RS-232（RS-485可选）
模拟接口：输出的是测量值和名义值之差，+10V～-­10V对应+2mm～-­2mm
分辨率：0.1µm，5mv/1µm
统计计算：从测量开始到测量结束的平均值、最大值、最小值、峰峰值

公差设定：　　 名义值　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　上偏差　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　下偏差　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　峰峰值　　　　　　　　最大7位　　□□□．□□□□mm
　　　　　　　　偏置值　　　　　　　　最大7位　　□□□．□□□□mm
报警：　　　　　　上偏差、下偏差、峰峰值超限报警
无触点开关：　　1a×3 （0.1A AC100V）
透明物体测量： 测量透明物体外径
工作环境：　　　　0℃～45℃ 35％～85％RH（不结露）
电源范围：　　　　AC85V～265V 50Hz/60Hz　　30W
重量：　　　　　　控制器3kg，传感器2kg
尺寸：　　　　　　控制器：310mm×240mm×85mm，传感器：420mm×35mm×110mm
标准配置
部 件 名 称　　　　　数量
传感器发送器　　　　　1
传感器接收器　　　　　1
传感器基座　　　　　　1
控制器　　　　　　　　1
信号电缆　　　　　　　1
电源线　　　　　　　　1
