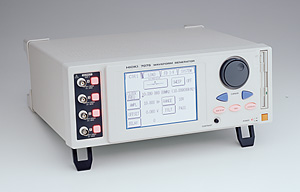

波形发生器7075-01

波形发生器7075-01

波形发生器7075-01的特点:

搭配扫描功能的4通道任意波形发生器

• 全通道独立设定、可多现象同时输出操作
• 可同时扫描频率、振幅、偏移
• 电压轴分辨率16bit，最高时标10MHz
• 可利用记录仪测得的实际波形
• 可在PC环境中生成波形的7990波形生成软件附带


  基本参数
  通道数	4通道（7075），2通道（7075-01)
  输出功能	任意波形发生，函数发生器
  显示部	5.7型LCD，按键操纵板
  模拟输出	任意波形发生 函数发生器通用功能
  电压设定量程	峰值±0.1V/±1V/±10V（分辨率0.01mV～1mV）
  最小负载阻抗	40Ω
  输出阻抗	50Ω±2%（DC）
  上升与下降时间	45ns以内（10～90%，设定为通过过滤器，矩形波）
  通道间形变	25ns以内（选择同一波形时）
  任意波形发生
  输出分辨率	相当16bit
  采样率	0～10MHz(分辨率10mHz)
  波形记忆	128kWord/通道（独立通道）
  波形输入法	FD或者GP-IB,RS-232C
  函数发生器
  波形种类	正弦波、矩形波、三角波、正负锯齿波、干扰、DC
  频率量程	0～10MHz（正弦波、矩形波），0～200kHz(其它)，除干扰·DC
  扫描功能
  扫描格式	线性（全通道独立设置）
  扫描对象	频率、振幅、偏移、负载（仅FG的脉冲波）
  扫描时间	10μs～1000s
  序列功能	序列长：最大128，圈数：最大1024或无限
  电源供应	AC100V/120V/200V/230V±10%(自动切换)，50/60Hz,120VA最大
  体积及重量	345宽×130高×286厚mm,7.8kg(7050),7.5kg(7050-01)
  附件	7990波形生成软件FD（3），电源线（1），接地转换器（1）
