石英弹簧重力仪结构

石英弹簧重力仪结构

实际使用的石英弹簧重力仪，种类虽多，但结构大同小异。
      以ZSM型为例,主要组成部分包括：

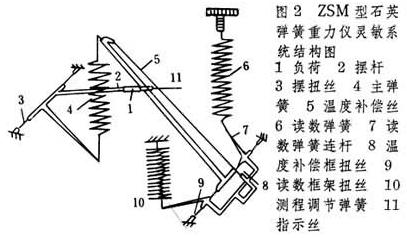

      ①灵敏系统，又称平衡系统或弹性系统。它是感觉重力变化的部分。其结构如图2[ZSM型石英弹簧重力仪灵敏系统结构图] 其中除温度补偿丝和负荷由金属制成外,其他均由石英制成。
      ②光学系统,又称指示系统。它是一个长焦距显微镜，其功能是使石英摆杆的指示丝在刻度上成像。
      ③ 测量系统，由读数装置、测程调节装置及纵横水准器等组成。
      此种仪器灵敏、精度高、测程大、体积小、重量轻，计算简单，使用方便。用于寻找油气田、煤田和金属矿床的重力勘探，以及大地重力测量等。
