紫外可见分光光度计由那些部分组成

紫外吸收光谱仪的基本结构一般由光学系统、机械系统和电学系统三部分组成。

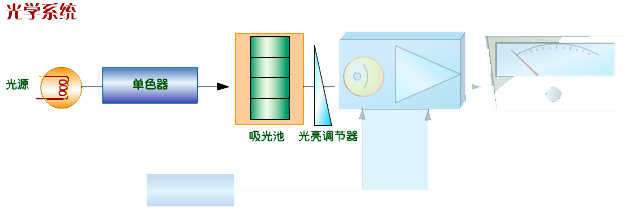

1光学系统

　　光学系统主要由光源、单色器、一系列透镜、吸收池，检测器和数据处理及显示器组成。其作用是使光束准直，聚焦。

（一）光源

　　分光光度计要求有能发射强度足够而且稳定的、具有连续光谱且发光面积小的光源。紫外和可见区分别用氢灯和钨灯两种光源。

1.钨灯和卤钨灯钨灯光源是固体炽热发光的光源又称白炽灯。卤钨灯的发光强度比钨灯高，含碘和溴的低压蒸汽，可延长钨丝寿命。

2.氢灯或氘灯氢灯是一种气体放电发光的光源。由于玻璃吸收紫外光，故灯泡必须具有石英窗或用石英灯管制成。氘灯的发光强度和灯的使用寿命比氢灯增加2~3倍。现在一起多用氘灯。

（二）单色器

　　紫外－可见分光光度计的单色器是将来自光源的连续光谱按波长顺序色散，并从中分离出一定宽度的谱带。色散元件有棱镜和光栅。

（三）吸收池

　　用光学玻璃制成的吸收池只能用于可见光。用熔融石英制的吸收池可同时用于紫外光区和可见光区。

（四）检测器

　　一般常用光电效应检测器，近年采用了光多道检测器。其中，光电池只能用于谱带宽度较大的低档仪器。光电管中紫敏光电管，为铯阴极适用于200~625nm；红敏光电管为银氧化铯阴极，用于625~1000nm。光电倍增管检测器大大提高了仪器测量的灵敏度。光二极管阵列检测器可在极短的时间内获得全光光谱。

（五）讯号处理与显示器

　　光电管输出的电信号很弱，需经过放大才能以某种方式将测量结果显示出来，其过程包含数学运算，如对数函数、浓度因素等运算乃至微分积分等处理。

　　显示器可由电表指示、数字显示、荧光屏显示、结果打印及曲线扫描等等。

2机械系统
机械系统主要有三种传动装置：

1 扫描机构：通过波长扫描带动色散元件连续转动，使单色光的波长成线性变化，同时带动记录纸作匀速转动。

2 转换机构：在仪器进行连续扫描的过程中，自动进行光栅的切换，光源的切换和适当滤光片的插入。

3 伺服电机的运转。

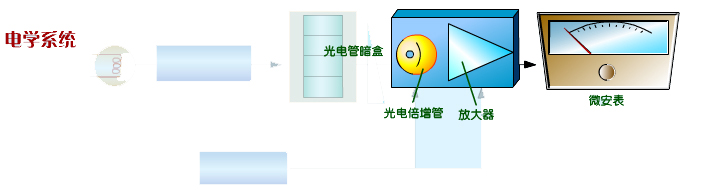

3电学系统

电学系统有以下三种功能：校正器| 转换器| 传送器| 变送器| 传感器| 记录仪| 有纸记录仪| 无纸记录仪|

1 电信号的放大和测量：检测器输出的微弱信号必须经过电压或电流的放大处理才能进行测量。

2 操作功能控制：通常利用微处理机对仪器各部分功能实行操作控制。

3 数据处理：利用微机采集数据，并进行数据处理，最后以图形、数据显示或打印的形式提供永久性记录。
