关于热继电器的一些知识

关于热继电器的一些知识
热继电器是采用双金属热元件，动作机构，常闭触头和常开触头，复位按钮及整定电流调节旋钮等构成。根据双金属热元件的数目可分为两极和三极型热器，而三极型又分带断相保护和不带断相保护两种。二极型是将两只双金属热元件串联在电动机主电路的任意两相中，而三极型是将三只双金属热元件分别串联在三相主电路中，把常闭触头串联在交流接触器的控制电路中起到过载保护作用，复位方式有手动复位和自动复位两种，可根据需要调节，出厂出厂时均调整为自动方式，如欲手动复位，可将热继电器侧面孔内螺钉退出三四转即可。 电容表| 电力分析仪| 谐波分析仪| 发生器| 多用表| 验电笔| 示波表| 电流表| 钩表| 测试器| 电力计| 电力测量仪| 光度计| 电压计| 电流计|
热继电器一般由双金属片组成过流元件，电流过大时，双金属片发热,从而使其变形、位移,顶开保护触点，接触器控制回路断开,从而使主电路断电,过后温度降低，双金属片冷却,恢复电路的接通,但主电路的自保控制回路已断开,需从新按开始按钮才能重新工作。
　　热继电器可应用于电动机或其他电气设备、电气线路的过载保护的保护电器。

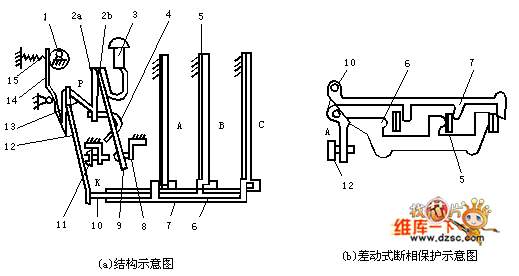

图 热继电器结构示意图
　　上图中：1——电流调节凸轮，2——片簧（2a，2b），3——手动复位按钮，4——弓簧片，5——主金属片，6——外导板，7——内导板，8——常闭静触点，9——动触点，10——杠杆，11——常开静触点（复位调节螺钉），12——补偿双金属片，13——推杆，14——连杆，15——压簧
