核磁共振波谱仪的仪器部件介绍

核磁共振波谱仪的仪器部件介绍

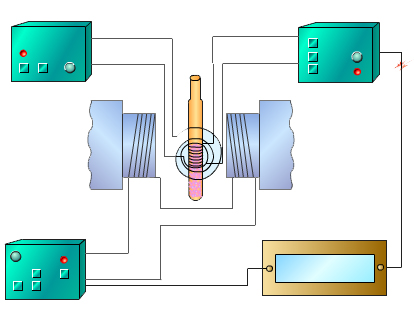

核磁共振波谱仪包括六个基本单元：磁铁、射频振荡器、试样探头、检测器、扫描发生器、记录器。




1.磁铁
        磁铁的作用是提供一个强磁场，以分离核自旋能态。其要求是：功率大、稳定度高，磁场均匀且反复使用后不变。多用表| 验电笔| 示波表| 电流表| 钩表| 测试器| 电力计| 电力测量仪| 光度计| 电压计| 电流计|
2.射频振荡器
        射频振荡器是提供一个固定频率的电磁辐射部件，射频振荡器的线圈垂直于磁场。通常采用石英晶体振荡得到。其频率υ=ω0/2π=γB0/2π。
3探头
        探头安装在磁极之间，是用来发射射频信号和检测核磁共振信号，是仪器的心脏部分。
4.扫描发生器
        扫描发生器连续改变扫描频率和磁场强度，分别称为扫场或扫频。
5.核磁共振信号接收机
        接收机将探头收集的信号进行处理，转化为容易处理的电信号。
6.信号的显示记录系统
        显示系统将接收机的电信号放大到示波器和记录仪上，得到核磁共振谱图。
        其波谱仪运作过程式：扫描发生器为电磁铁提供电流，并控制磁场强度大小。随即射频发生器发出射频致使样品发出核磁共振信号。探头接受该信号，接收机对其进行处理并转化为电信号，以核磁共振谱图的方式显示和保存。通过对谱图的分析就可以得出样品物质的分子结构。
