无损检测的含义与常用方法超声波/射线/磁粉/渗透/涡流检测

这里根据图像处理方法（也就是将得到的信号转换成什么形式的图像）的种类又可以分为A型显示、M型显示、B型显示、C型显示、F型显示等。其中A型显示是将接收到的超声信号处理成波形图像，根据波形的外形可以看出被测物体里面是否有异常和缺陷在那里、有多大等，主要用于产业检测；M型显示是将一条经过辉度处理的探测信息按时间顺序展开形成一维的"空间多点运动时序图"，适于观察内部处于运动状态的物体，如运动的脏器、动脉血管等；B型显示是将并排很多条经过辉度处理的探测信息组合成的二维的、反映出被测物体内部断层切面的"解剖图像"（医院里使用的B超就是用这种原理做出来的），适于观察内部处于静态的物体；而C型显示、F型显示现在用得比较少。
       超声检测不但可以做到非常正确，而且相对其他检测方法来说更为方便、快捷，也不会对检测对象和操纵者产生危害，所以受到了人们越来越普遍的欢迎，有着非常广阔的发展远景。

      射线检测又被称为 RT（Radiographic Testing），就是以具有穿透能力的射线如X射线、加玛射线等穿透试件，再达于底片或屏幕等介质，广州仪器仪表以天生影像之纪录，然后分析影像以了解试件质量，当底片暴露于X射线或加玛射线时底片之感光乳化剂产生一种无法目视之变化，将底片在暗房内浸于显影液后，曝光部分会变黑，变黑之程度则随曝光量成正比，当显影完成后，立即以中止液或净水清洗，以阻止继续显影作用，再将底片置于定影液中，以溶解感光乳化剂之未变黑部分，最后再以净水洗除定影液，将之干燥处理，以便判读纪录回档。
      X射线〈通常称X光〉系由一种连续光谱，但强度不一之射线所构成，此种射线大部份均产自以金属钨所制成之阳极靶，当高速电子群与特赦之阳极靶撞击时，骤然减速，而失往其动能，其所失之动能部份即转成波长极短，目不能视，且具辐射能之电磁波型态，辐射而出。广州骏凯电子仪器仪表网专业批发各种实惠仪器仪表X射线的能量依管电压大小而定，亦即正极靶与负极灯丝间的电压差而定， X射线能量愈高则其穿透能力愈强。国内RT所使用的X光机，能量大多为160KP~300KP，少数机构装有420KP，2.5Me等大型X光机。
      γ射线系由不稳定同位素之衰变所产生的高能量电磁波，所发出的γ射线是单一能阶或数种能阶，国内RT所使用的同位素大多为Ir-192，主要γ线的能量为300、470、600Ke，均匀能量为350Ke，因而最适于检查15~30mm的熔接构造钢；少数机构备有Co-60、Cs-137等γ射线装备。

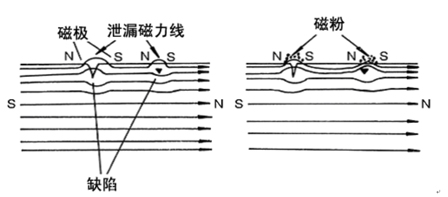

     磁粉检测又被称为MT（Magnetic Particle Testing），是适用于钢铁等强磁性材料的表面四周进行探伤的检测方法。将检测物磁化，其表面及表面垂直下方比较浅的部分（表面以下2～3mm）假如有伤痕等磁性的不连续处，从这些部分就会泄露出磁力线（称为泄露磁力线）形成不连续部分的磁极。将磁粉（涂有颜色或是荧光）散布在检测物表面，磁粉受到泄露磁场磁化，形成微小的磁石吸附在伤痕部位。由于磁粉吸附在伤痕部位，与实际伤痕大小相比，形成数倍至数十倍的磁粉图像，因此很轻易用目视观察找有缺陷。





磁粉探伤检测的顺序分为前期处理、磁化、磁粉使用、观察，以及后期处理。

（1）前期处理

      探探伤面假如有油脂、涂料、锈、或其他异物附着的情况下，不仅会妨碍磁粉吸附在伤痕上，而且还会出现磁粉吸附在伤痕之外的部分形成疑私图像的情况。因此在磁化之前，要采用物理或者化学处理，进行往除污垢异物的步骤。
