原子发射光谱仪的分光系统
发射光谱仪中采用的分光系统主要有以下四种：

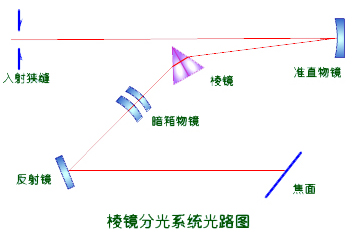

1棱镜式分光系统
早期生产的色谱仪多为棱镜式分光系统。进入狭缝的入射光经准直物镜变为平行光后射到三棱镜上，经棱镜色散和暗箱物镜聚焦到焦面上。棱镜分光系统的色散率是随波长而变化的。
2平面光栅分光系统

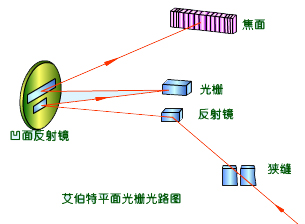

1艾伯特平面光栅分光系统
艾伯特平面光栅分光系统是垂直对称式平面光栅装置。其特点是用一块球面反射镜的两部分分别代替准直物镜和暗箱物镜。优点是结构紧凑，像散较小。
2却尔尼-特纳平面光栅分光系统
光源经狭缝进入单色器，经准光镜及光栅后由照相物镜成像在出射狭缝上。探伤仪| 电子称| 热像仪| 频闪仪| 测高仪| 测距仪| 金属探测器| 试验机| 该装置有两个特点：它的光路是水平对称于光栅两侧；准光镜和照相物镜是两块凹面反射镜，体积较小，调节方便。等离子光源顺序型光谱仪目前多采用这种分光系统。
3凹面光栅分光系统
凹面光栅分光系统只有入射狭缝、光栅和出射狭缝。凹面光栅既起分光作用，又起成像作用，三者位于同一圆周上。凹面光栅没有色差，没有吸收，反射光损失也不大。但其像散比较大，谱线是弯曲的。光量计，多道ICP光谱仪都采用这种分析系统。

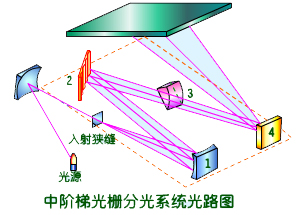

4中阶梯光栅分光系统
中阶梯光栅分光系统有很高的色散率和集光本领。入射光由准直镜定向到光栅上，衍射后的光经棱形透镜聚焦到系统的焦平面上。棱形透镜除起聚焦作用外，还起分级器的作用，将不同级次互相重叠的光谱分成二维光谱，成像在孔板上，孔板上安装出射狭缝。
